▌ 產品描述/ DESCRIPTION

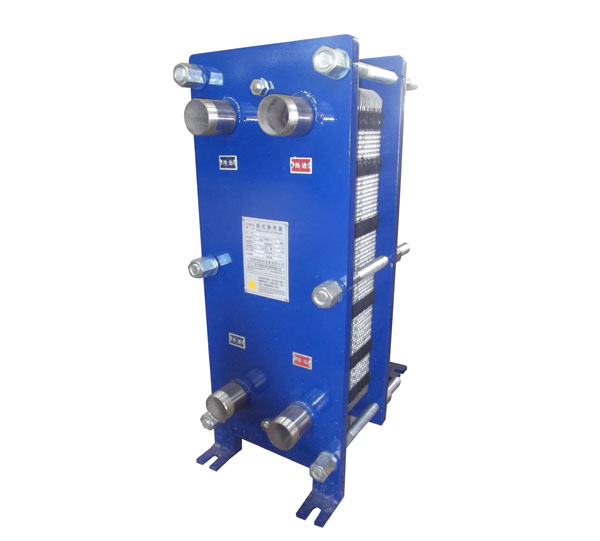

捷瑪板式換熱器是用薄金屬板壓制成具有一定波紋形點的換熱板片，然后疊裝，用機架板、夾緊螺栓轉配而成的一種換熱器。工作流體在兩塊板片間形成的窄小而曲折的通道中流過，冷熱流體流過板間通道板片進行冷熱交換。

部件材質

換熱板片：SUS304,SUS316L,SMO254,鈦,鎳,哈氏合金

密封墊片：NBR,H-NBR,EPDM,食品墊,氟橡膠,硅橡膠

框      架：碳鋼,不銹鋼,外包不銹鋼

夾緊螺栓：碳鋼鍍鋅,不銹鋼

接      口：橡膠,碳鋼,不銹鋼

導      桿：碳鋼鍍鋅,不銹鋼

獨特結構分流區，平衡流體分布；

板片采用獨特線 、面定位結構，板片間不易發生錯位；

板片圓角采用“互鎖”結構，板片間互相鎖定。

大角度波紋設計，提高傳熱系數，阻力降偏大；

小角度波紋設計，降級阻力降，傳熱系數較?。?/span>

設計選型時，根據工況參數的不同，合理選用相應的板型，達到最佳的使用效果。

上導桿雙坡度設計，提高板片穩定性；

夾緊板內側采用襯環結構，提高配合精度；

人字形波紋板片除了具有傳熱效率搞的特點外，整機裝配后互相反向形成網狀觸點，其耐壓性能良好。

▌ 密封墊描述/ DESCRIPTION

墊片嵌入換熱板的溝槽之內固定，嵌入和更換墊片快捷方便，大大減少停機時間；

密封與固定功能分離，即使一部分起固定功能的“卡扣”發生故障，墊片仍能在槽中起到密封作用。

▌ 產品特點 / CHARACTERISTIC

●對數平均溫差大：板式換熱器可以實現全逆流形式，溫度修正系數為1。

●傳熱系數高:板式換熱器板片的波紋能使流體在較小雷諾數下就能產生紊流。其傳熱系數是管殼式換熱器的3~5倍，最高達7000W/m2K。

●占地面積?。喊迨綋Q熱器結構緊湊，單位體積內的換熱面積為管殼式換熱器的2~5倍，在實現相同的換熱任務時，其占地面積約為管殼式換熱器的1/5~1/10。

●重量輕、價格低：板式換熱器的板片厚度僅為0.5~0.8mm，在相同換熱任務的情況下，其所需的換熱面積比管殼式換熱器的小，重量僅為管殼式換熱器的1/5左右。

●末端溫差?。簩τ谒凰畵Q熱最低末端溫差可以低于1℃，對于回收低溫位的熱能是很有利的。

●污垢系數低：板式換熱器的污垢系數小，其原因是流體的劇烈紊流，雜質不易沉淀；板間通道的通道死區??；不銹鋼制造的換熱面光滑，腐蝕附著物少。

●多種介質換熱：板式換熱器可以通過中間隔板進行三種或三種以上介質的換熱，在乳品加工工藝上廣泛應用。

●清洗方便：把板式換熱器的夾緊螺栓卸下后，即可松開板束，卸下板片進行機械清洗，非常方便維護。
